很多 ESP32 能源计量项目一开始都很顺：接上 HLW8032 或 BL0942 模块，ESPHome 里启用对应组件，Home Assistant 很快就能看到电压、电流、功率和累计电量。问题是，能读到数值不等于已经做成了一个可长期运行的能源计量终端。
本文的核心结论是：ESP32 能源计量节点的关键不是“HLW8032 和 BL0942 谁更容易读”，而是把计量芯片、UART、Wi-Fi、ESPHome 实体、校准和异常诊断当成一条完整的数据链路来设计。 如果只盯着传感器 YAML，项目很容易在瞬态负载、串口占用、采样抖动、Wi-Fi 重连、Home Assistant 记录膨胀和后期校准上出问题。
定义块

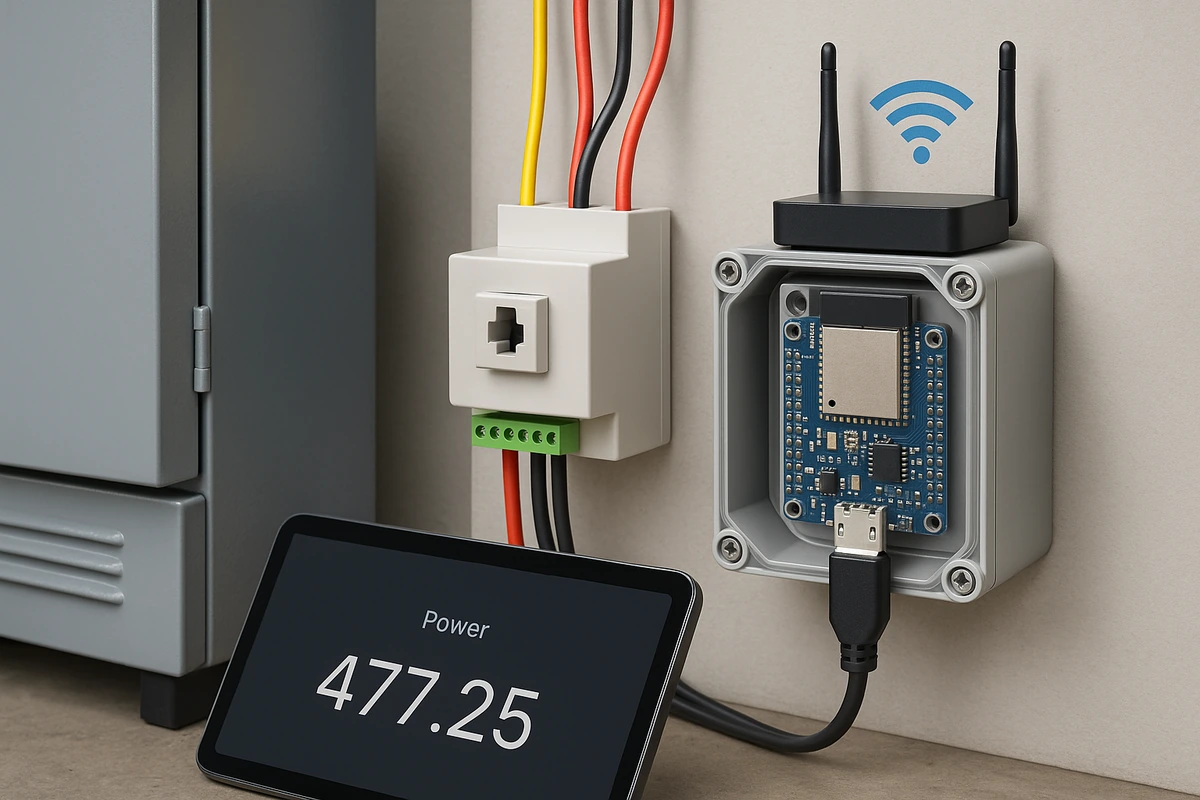

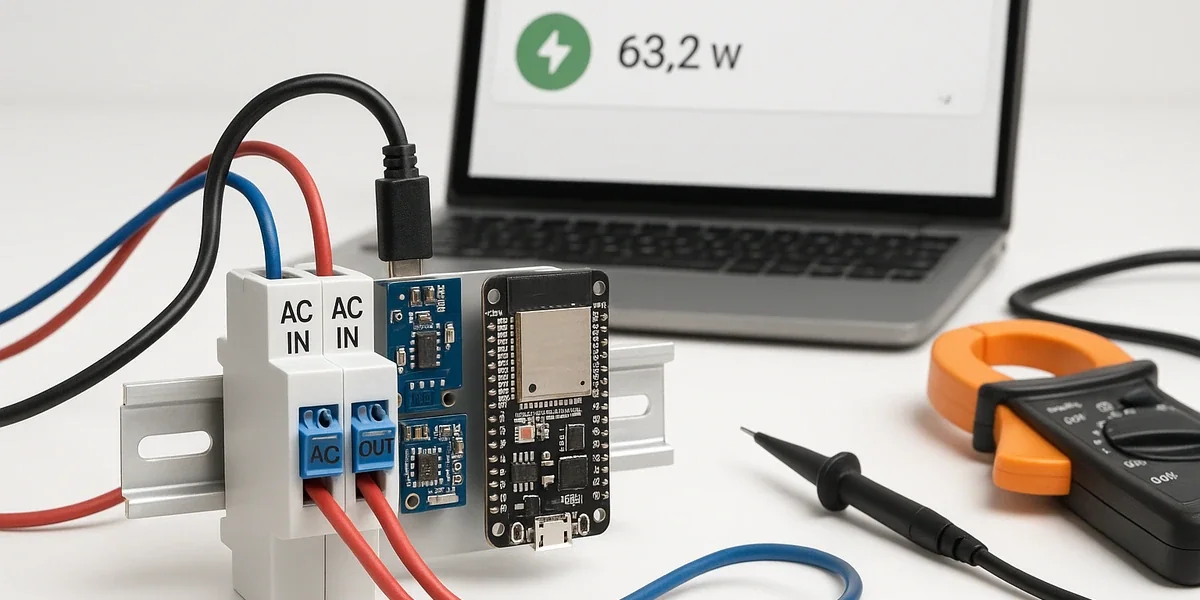

本文所说的 ESP32 能源计量终端，是指 ESP32 通过 HLW8032、BL0942 这类电能计量芯片采集电压、电流、功率和电量，再通过 ESPHome 暴露给 Home Assistant 或上层平台的边缘节点。它适合做设备能耗监测、异常趋势观察和低频运维判断，不应该被当成计费级电表或安全保护器件。
决策块
如果目标是把单台设备、小型配电回路或商业设备的用电状态接入 Home Assistant，
ESP32 + ESPHome + HLW8032/BL0942是低成本、交付快的路线；如果目标是计费结算、电气保护、高精度合规测量或强安全联锁，就应使用合规电表、保护器件或工业采集设备，而不是把 ESPHome 节点推到不该承担的位置。
1. 为什么能源计量节点比普通传感器更容易失真
1.1 计量芯片读数不是“温湿度传感器读数”
能源计量看起来像普通传感器集成，实际复杂得多。温湿度传感器通常面对的是慢变化环境量，而电能计量面对的是：
- 负载启动和停止带来的瞬态冲击
- 开关电源、压缩机、电机和加热器造成的波形变化
- 电压、电流、功率、功率因数和累计电量之间的关联
- 采样、滤波、校准和上报频率之间的取舍
所以，能源计量节点不能只问“ESPHome 里有没有这个组件”。更重要的问题是：这条链路输出的数值是否足够稳定，异常是否能被识别，数据量是否能被 Home Assistant 长期承受。
1.2 HLW8032 和 BL0942 是计量前端，不是完整产品架构
HLW8032 和 BL0942 这类芯片通常通过 UART 把计量结果交给主控。ESPHome 官方已经提供了对应组件，这降低了接入门槛，但组件存在不代表产品边界已经自动完成。
一个完整节点至少还要回答：
- UART 归属是否清楚，是否会和日志、调试或其他外设冲突
- 上报间隔是否适合负载特征，而不是默认越快越好
- 校准参数是否有来源，是否保留现场复核路径
- Wi-Fi 重连和 Home Assistant 离线时，节点自身如何表现
- 累计电量、瞬时功率和异常状态如何分别建模
如果这些问题没有先收敛，读数“能出来”反而会掩盖长期稳定性风险。
2. 一条更稳的 ESP32 能源计量链路应该怎么分层
能源计量节点可以拆成 5 层：
| 层级 | 主要对象 | 应该承担的职责 | 不应该承担的职责 |
|---|---|---|---|
| 计量前端 | HLW8032 / BL0942 / 电流采样 / 电压采样 | 提供基础电参量 | 判断业务异常或替代保护器件 |
| MCU 与固件 | ESP32 / ESPHome / UART | 读取、校准、限频、暴露实体 | 把所有原始变化无过滤地上报 |
| 网络链路 | Wi-Fi / ESPHome API | 把稳定实体同步给上层 | 承担关键安全动作链路 |
| 平台层 | Home Assistant / 数据库 | 展示趋势、自动化、统计能耗 | 替代计费系统或高实时控制系统 |
| 运维层 | 日志 / 诊断 / 校准记录 | 判断节点和数据是否可信 | 只看单个功率数值做结论 |
这张表的重点是：能源计量节点不是一个芯片接入问题，而是一条从采样到运维的可信数据链路。 每一层越界，后面的问题就越难排查。
3. 设计时最容易踩的 5 个坑
3.1 UART 边界没有提前固定
HLW8032 和 BL0942 都会占用串口通信路径。ESP32 虽然 UART 资源比 ESP8266 更宽裕，但项目里常见的问题仍然是把串口当成临时资源：
- 调试日志和计量芯片混在同一串口
- 后期又加了 RS485、屏幕或其他串口外设
- Boot 日志、电平转换和接线顺序没有做现场约束
更稳的做法是从第一版硬件和 YAML 就固定 UART 归属，给计量芯片保留清楚的接线、波特率、引脚和调试策略。计量节点最怕“现场临时改线后还能跑”，因为这通常会把偶发抖动变成长期隐患。
3.2 上报频率按“看起来更实时”设置
能源计量并不总是越快越好。对很多监测场景来说，过高频率会带来 3 个问题：
- Wi-Fi 和 ESPHome API 负载更高
- Home Assistant recorder 数据量膨胀
- 电机启动、继电器动作或开关电源瞬态被误解为业务异常
更合理的策略是按用途分层：
- 瞬时功率用于状态观察，可以适度频繁，但要避免无意义抖动
- 累计电量用于统计，更新频率可以更低
- 异常判断应结合持续时间、阈值和设备运行状态，而不是单点尖峰
判断块
如果节点只是为了判断设备是否工作、能耗是否异常或是否进入待机状态，那么稳定且可解释的上报节奏，比看起来“实时”的高频刷新更重要。
3.3 校准被当成一次性参数
计量模块的默认读数通常只能作为起点。实际项目中，校准会受到分流电阻、电流互感器、模块批次、负载类型和安装方式影响。
工程上更稳的做法是：
- 用已知负载做基准复核
- 区分电压、电流、功率和电量的校准目标
- 保留校准日期、负载条件和配置版本
- 对不同硬件批次不要默认复用同一组系数
如果校准没有记录，后续看到“功率偏高 8%”时，很难判断是硬件漂移、配置误差，还是负载确实变化。
3.4 把 Home Assistant 实体建模得太细
很多团队会把能暴露的字段全都暴露出去。这样初期看起来信息丰富，但长期会带来两个负担：
- 用户看到太多不稳定或难解释的实体
- 数据库存储和自动化逻辑变得难维护
更好的做法是把实体分成 3 类：
- 核心实体：电压、电流、功率、累计电量
- 诊断实体：通信状态、最后更新时间、异常计数、节点 RSSI
- 业务实体：设备运行状态、待机判断、能耗区间或异常标记
原始读数应该服务业务判断，而不是直接把硬件细节倾倒给上层。
3.5 没有为离线和异常读数设计策略
能源计量节点一旦部署到真实设备旁边，就会遇到 Wi-Fi 弱、断电、负载停机、计量芯片无响应、读数跳变等情况。没有异常策略时，Home Assistant 里最常见的结果是：
- 看起来像设备突然用电异常
- 累计能耗出现不合理跳变
- 自动化被一个瞬态值误触发
- 运维人员不知道是设备问题还是计量节点问题
更稳的策略包括：
- 对通信状态和读数更新时间单独建诊断实体
- 对明显不可能的值做保护或标记
- 对异常持续时间设置门槛
- 区分“设备无负载”和“计量节点不可用”
4. HLW8032 与 BL0942 怎么选
对多数 ESPHome 项目来说，选择不应只看芯片名，而应看模块可获得性、接线方式、示例成熟度和精度需求。
| 维度 | HLW8032 路线 | BL0942 路线 | 选型判断 |
|---|---|---|---|
| 接入方式 | 常见于低成本计量模块，UART 读取 | 常见于单相电能计量模块，UART 读取 | 两者都适合 ESPHome 节点 |
| 项目重点 | 低成本、快速接入、常规用电监测 | 较新的模块选择、常规电参量监测 | 先看模块质量和资料，而不是只看芯片 |
| 难点 | 校准、串口边界、模块批次 | 校准、串口边界、读数解释 | 难点更多在系统设计而不是 YAML |
| 不适合 | 计费级结算、安全保护 | 计费级结算、安全保护 | 合规测量应另选专业设备 |
对比块
HLW8032 与 BL0942 的差别没有“是否能做 ESPHome 能源监测”那么大。对多数项目来说，真正决定可靠性的，是计量模块质量、接线安全、校准流程、UART 归属和上报策略。
5. 一个更适合上线的 ESPHome 设计思路
下面不是完整可复制配置，而是设计方向：
uart:
id: metering_uart
tx_pin: GPIO17
rx_pin: GPIO16
baud_rate: 4800
sensor:
- platform: hlw8032
uart_id: metering_uart
voltage:
name: "Meter Voltage"
current:
name: "Meter Current"
power:
name: "Meter Power"
energy:
name: "Meter Energy"
update_interval: 10s真正上线时，还要按项目补齐：
- 校准参数和校准记录
- 读数滤波或限幅策略
- Wi-Fi 信号、运行时间和重启原因等诊断实体
- Home Assistant recorder 的保留和排除策略
- 高压隔离、外壳、防误触和接线规范
配置文件只是入口，稳定性来自整条链路的约束。
6. 什么时候不适合用 ESP32 + ESPHome 做能源计量
下面这些场景不应硬套：
- 计费结算：需要合规认证、封签、计量等级和审计链路。
- 电气保护：过流、漏电、短路保护必须由专业保护器件承担。
- 强实时控制：负载保护和关键联锁不应依赖 Wi-Fi 与 Home Assistant。
- 高噪声工业现场：如果布线、隔离和供电很差，轻量 ESP32 节点很容易受到干扰。
- 大量回路集中采集：多回路、高刷新和集中统计更适合专业电表或工业网关。
不适用块
ESP32 能源计量节点适合做可视化、趋势、辅助诊断和非关键自动化，不适合承担计费、安全保护或强实时控制。把这些边界说清楚，反而会让方案更可信。
7. 结论
ESP32、HLW8032、BL0942 和 ESPHome 可以很快做出一个能在 Home Assistant 里显示用电数据的节点，但工程价值不在“能显示”。真正值得做好的，是这条数据链路是否长期稳定、读数是否可解释、异常是否可诊断，以及上层是否没有被过多原始实体拖垮。
如果项目只是想看一台设备是否在运行、能耗趋势是否异常，ESP32 + ESPHome 是很合适的路径。
如果项目要做计费、安全保护或高实时控制，就应该把 ESP32 节点放回它该在的位置：一个轻量边缘监测节点，而不是电气系统的最终裁决者。
