Serial Studio：实时数据可视化的强大调试工具

在嵌入式系统与物联网（IoT）开发中，实时监控和可视化数据是不可或缺的一环。Serial Studio 是一款开源、跨平台的工具，能够轻松实现从串口、MQTT、BLE（蓝牙低功耗）和网络接口获取数据并实时可视化。本博客将深入探讨其功能、技术架构、实际应用场景，并通过示例代码和流程图帮助技术人员快速入门。

一、为什么选择 Serial Studio？

1.1 数据可视化的挑战

在嵌入式开发中，传统数据监控方法（如通过串口调试工具查看原始数据）难以提供直观的分析能力。而构建定制化的可视化工具需要耗费大量开发时间。Serial Studio 提供了一个开箱即用的解决方案，解决了以下痛点：

• 支持多种数据源，适用于多样化应用场景。
• 提供灵活的可视化界面，用户无需编程即可完成配置。
• 数据实时处理与可视化，大幅提升开发效率。

1.2 Serial Studio 的优势

二、Serial Studio 的核心功能

2.1 多数据源支持

Serial Studio 支持以下数据输入方式：

1. 串口通信（Serial Port）： 通过USB或RS232连接硬件设备。
2. MQTT： 支持通过互联网进行实时数据交换，适合物联网应用。
3. BLE（蓝牙低功耗）： 无线设备数据采集。
4. TCP/UDP： 网络套接字通信，适合分布式系统。

数据流示意图

graph TD
    A[设备传感器] --> B[串口]
    A --> C[MQTT Broker]
    A --> D[BLE 模块]
    A --> E[TCP/UDP 网络]
    B --> F[Serial Studio 核心]
    C --> F
    D --> F
    E --> F

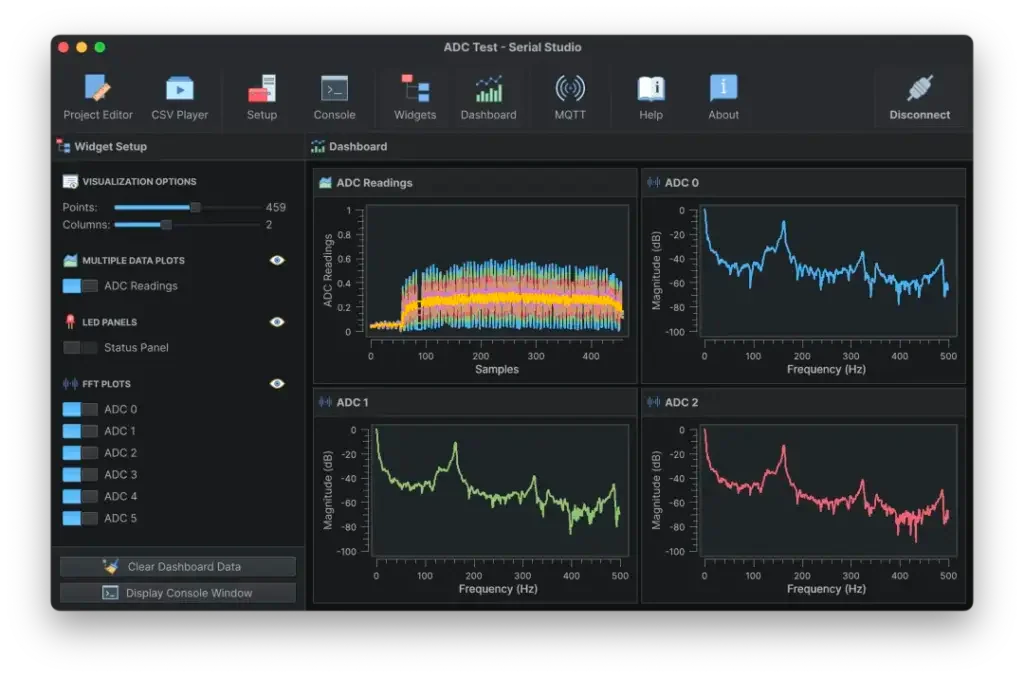

2.2 灵活的仪表盘配置

Serial Studio 提供丰富的可视化控件，包括：

• 仪表盘（Gauge）： 用于显示实时值，如温度和湿度。
• 折线图（Plot）： 用于展示数据趋势。
• 表格（Table）： 用于显示结构化数据。

配置示例

以下是一个简单的 YAML 配置，用于显示温湿度传感器数据：

widgets:
  - type: "gauge"
    name: "温度"
    min: -20
    max: 50
    unit: "°C"
  - type: "plot"
    name: "湿度变化趋势"
    x_axis: "时间"
    y_axis: "湿度 (%)"
  - type: "table"
    name: "传感器数据"
    columns: ["时间", "温度", "湿度"]

2.3 实时 CSV 导出

Serial Studio 可以将接收到的数据导出为 CSV 文件，方便离线分析或与其他工具集成，例如 Excel 或 Python 数据处理库。

2.4 MQTT 支持

通过 MQTT，Serial Studio 可以轻松实现远程数据的实时可视化，适合分布式物联网应用。例如：

• 监控智能家居设备的状态。
• 实时显示工业设备的运行数据。

三、技术架构解析

Serial Studio 的模块化设计确保了其灵活性与扩展性。

3.1 核心架构

Serial Studio 的架构分为三大部分：

1. 数据采集层： 接收来自设备或网络接口的数据。
2. 数据处理层： 格式化并解析原始数据。
3. 可视化层： 通过仪表盘、图表等形式展示处理后的数据。

架构流程图

graph TD
    A[数据源] --> B[数据采集]
    B --> C[数据处理]
    C --> D[可视化]
    D --> E[仪表盘]
    D --> F[CSV 导出]
    D --> G[MQTT 发布]

3.2 示例代码：Arduino 与 Serial Studio 集成

以下是一个简单的 Arduino 代码示例，用于通过串口发送温度数据：

void setup() {
    Serial.begin(9600); // 初始化串口通信
}

void loop() {
    float temperature = analogRead(A0) * 0.488; // 模拟温度传感器数据
    Serial.println(temperature); // 发送数据
    delay(1000); // 每秒发送一次
}

在 Serial Studio 中的可视化配置

widgets:
  - type: "gauge"
    name: "温度"
    min: 0
    max: 100
    unit: "°C"

四、Serial Studio 的高级功能与实际应用场景

除了基本的可视化和数据采集功能，Serial Studio 还提供了一些高级特性，使其在工业、科研和物联网等领域的应用更具吸引力。

4.1 高级功能

4.1.1 多源数据整合

Serial Studio 支持同时接收来自多个数据源的实时流数据，这对于需要整合多设备信息的场景尤为重要。例如：

• 智能家居应用： 同时监控温湿度传感器、运动检测器和光照强度传感器。
• 工业监控： 结合压力、流量和振动传感器的数据，形成综合分析视图。

多源整合流程

graph TD
    A[数据源1：MQTT] --> B[Serial Studio 核心]
    C[数据源2：串口] --> B
    D[数据源3：BLE] --> B
    B --> E[统一仪表盘]

4.1.2 高级可视化自定义

用户可以深度定制仪表盘和控件，以满足特殊需求：

• 动态更新阈值： 实现告警功能，例如当温度超出 50°C 时高亮显示。
• 多维数据展示： 在一个仪表盘中同时展示多种类型的数据。

自定义 YAML 配置示例

以下配置在温度超过 50°C 时将仪表盘背景设置为红色：

widgets:
  - type: "gauge"
    name: "温度"
    min: 0
    max: 100
    unit: "°C"
    thresholds:
      - value: 50
        color: "red"
      - value: 30
        color: "yellow"

4.1.3 数据发布与共享

Serial Studio 支持通过 MQTT 将处理后的数据发布到远程服务器。这在分布式监控系统中非常有用，例如：

• 智能农业： 将传感器数据发布到云端，供远程决策支持。
• 物联网平台： 与主流 IoT 平台（如 AWS IoT、Azure IoT）对接，实现设备状态的实时监控。

4.2 实际应用场景

4.2.1 工业监控

在工业环境中，Serial Studio 可用于：

• 监测设备运行状态（如电机振动、温度）。
• 分析关键性能指标（KPI），优化生产效率。
• 提供异常告警，降低设备故障风险。

工业监控案例

• 场景： 某化工厂部署了多台传感器，用于监测管道压力和温度。
• 解决方案： 使用 Serial Studio 创建一个统一的监控仪表盘，实时显示设备状态并生成历史数据报告。

4.2.2 教育与科研

Serial Studio 为教育和科研项目提供了简便的可视化解决方案。例如：

• 大学实验： 学生通过 Serial Studio 可视化了解物理传感器的数据变化。
• 科研监控： 研究人员监控实验数据，如温度梯度或压力分布。

教学案例

• 场景： 某高校教授使用 Arduino 和 Serial Studio 教授传感器数据采集课程。
• 结果： 学生通过实时数据的可视化加深了对硬件和软件交互的理解。

4.2.3 环境监测

Serial Studio 在环境监测项目中表现出色，常见应用包括：

• 气象站： 实时监测温度、湿度和降水量。
• 空气质量监控： 监测 PM2.5 和二氧化碳浓度，输出趋势图表。

五、与其他工具的对比分析

为了更清晰地了解 Serial Studio 的优势，我们将其与其他常见数据可视化工具进行对比：

Serial Studio 凭借其强大的实时数据可视化能力、多源支持和高度灵活的仪表盘配置，在嵌入式开发和物联网应用中占据了一席之地。无论是初学者还是专业开发者，都可以通过该工具快速实现从数据采集到展示的完整流程。

如果您正在寻找一款高效、开源的可视化工具，Serial Studio 无疑是一个绝佳的选择。现在就访问其 GitHub 项目主页，开始体验吧！
